Endüstriyel tesislerde, petrokimya hatlarında, hidrolik sistemlerde ve yüksek basınçlı akışkan transferlerinde güvenliğin ve sürdürülebilirliğin anahtarı doğru boru seçimidir. Bu noktada, zorlu çevre koşullarına ve ekstrem basınçlara karşı direnç gösteren paslanmaz çelik kalın etli borular devreye girer.

Peki, kalın etli bir paslanmaz çelik borunun basınç dayanımı nasıl belirlenir? Hangi standartlar ve faktörler bu dayanımı etkiler? Bu rehber yazımızda, mühendislik projelerinizde kritik önem taşıyan basınç dayanımı konusunu tüm detaylarıyla ele alıyoruz.

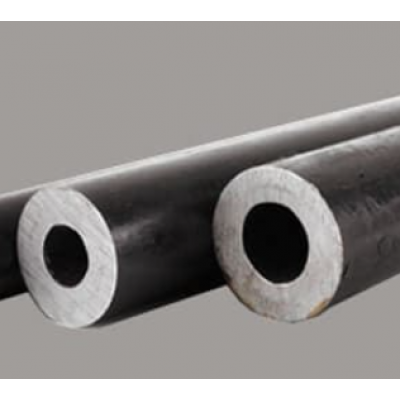

Kalın Etli Paslanmaz Çelik Boru Nedir?

Bir borunun "kalın etli" olarak sınıflandırılması, dış çapının (D) et kalınlığına (t) oranının genellikle D/t < 20 olmasını ifade eder. İnce etli borularda gerilme dağılımı et kalınlığı boyunca homojen kabul edilirken, kalın etli borularda iç yüzey ile dış yüzey arasındaki gerilme farkı belirginleşir. Bu durum, basınç hesaplamalarında farklı matematiksel modellerin kullanılmasını zorunlu kılar.

Paslanmaz Çelik Borularda Basınç Dayanımını Etkileyen Faktörler

Paslanmaz çelik boruların maruz kalabileceği maksimum çalışma basıncı, sadece et kalınlığına bağlı değildir. Şu kriterler doğrudan etki sahibidir:

• Malzeme Kalitesi (Alaşımlar): Yaygın olarak kullanılan 304/304L ve 316/316L kalitelerinin yanı sıra, yüksek basınç ve korozyonun bir arada olduğu yerlerde Duplex (2205) veya Super Duplex paslanmaz çelikler tercih edilir. Alaşımın akma ve çekme mukavemeti yükseldikçe, basınç dayanımı da artar.

• Sıcaklık: Sıcaklık arttıkça metallerin mukavemeti azalır. Bu nedenle, yüksek sıcaklıktaki akışkan hatlarında malzemenin "sıcaklık düşürme faktörü" (Derating Factor) hesaba katılmalıdır.

• Üretim Yöntemi (Dikişli vs. Dikişsiz): Yüksek basınç uygulamalarında genellikle dikişsiz (seamless) paslanmaz çelik borular tercih edilir. Dikişli (kaynaklı) borularda, kaynak hattı nedeniyle kaynak verimlilik faktörü (genellikle 0.85) uygulanır ve bu da dayanımı düşürür.

• Korozyon Payı: Borunun zamanla aşınacağı düşünülerek, hesaplanan et kalınlığına bir güvenlik marjı (korozyon payı) eklenir.

Basınç Dayanımı Nasıl Hesaplanır? (Barlow ve Lame Formülleri)

Mühendislikte boru et kalınlığı ve basınç ilişkisini bulmak için iki temel formül kullanılır:

1. Barlow Formülü (Genel Yaklaşım)

İnce ve orta etli borularda iç basınç dayanımını tahmin etmek için kullanılır. Pratik hesaplamalarda sıklıkla tercih edilse de kalın etli borularda %100 kesin sonuç vermeyebilir:

• P: Tasarım Basıncı (PSI veya Bar)

• S: Malzemenin İzin Verilen Maksimum Gerilmesi (Allowable Stress)

• t: Nominal Et Kalınlığı

• D: Dış Çap

2. Lamé Denklemleri (Kalın Etli Borular İçin Kesin Çözüm)

Gerçek anlamda kalın etli borularda (iç ve dış et kalınlığı farkı yüksek olanlar), kalınlık boyunca oluşan radyal ve teğetsel gerilmeleri hesaplamak için Lamé formülü kullanılır. Bu formül, yüksek basınç altında borunun iç cidarında oluşan maksimum gerilmeyi esas alır.

Popüler Paslanmaz Çelik Sınıflarının Karşılaştırılması

Yüksek basınç projelerinde boru kalınlığı kadar malzeme sınıfı (grade) da hayati önem taşır. İşte en çok tercih edilen sınıfların karakteristik özellikleri:

Uluslararası Standartlar ve Basınç Sınıfları

Paslanmaz çelik boruların boyutları ve basınç limitleri rastgele belirlenmez. Küresel olarak kabul görmüş şu standartlar referans alınır:

• ASME B31.3: Proses Borulama Şartnamesi (Kimya ve rafineri tesisleri için en kritik standarttır).

• ASTM A312: Dikişsiz ve düz dikişli kaynaklı östenitik paslanmaz çelik borular için standart şartname.

• ANSI/ASME B36.19M: Paslanmaz çelik boruların boyutlarını (Schedule 5S, 10S, 40S, 80S vb.) belirler. Schedule 80S ve üzeri, kalın etli boru sınıfına girer ve yüksek basınçlar için tasarlanmıştır.
